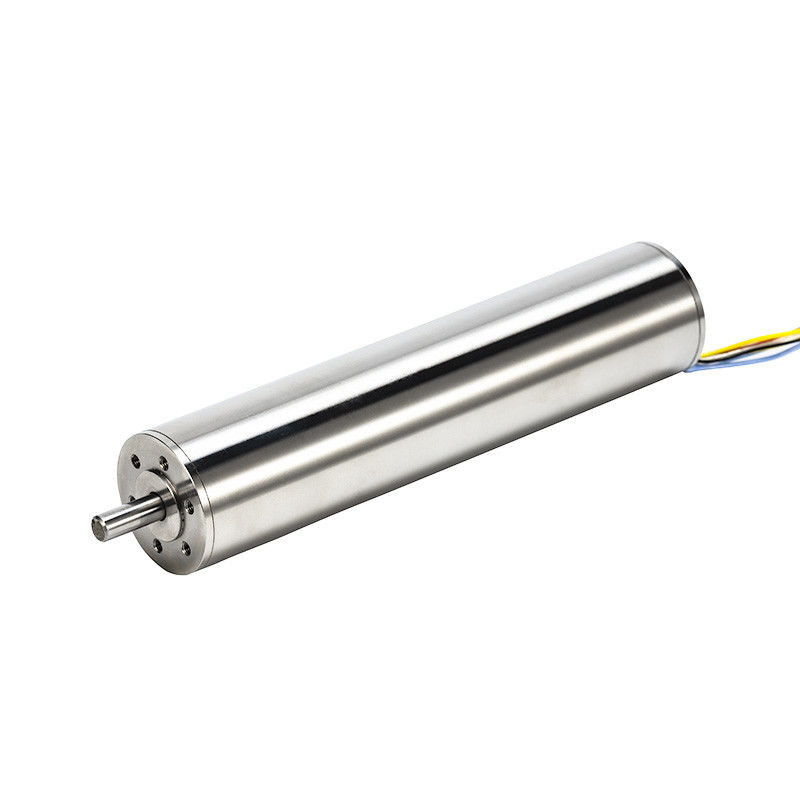

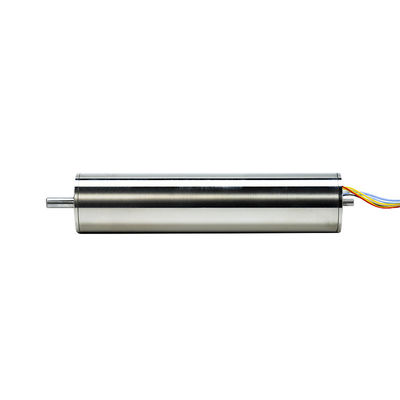

4 полюсный ротор 32мм безствольный бесбросовый двигатель 306.8W 0.57N.m 5235RPM 24V 48V
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | PM |
| Сертификация: | CE, ROHS |
| Номер модели: | PM32142C |
Оплата и доставка Условия:
| Количество мин заказа: | 20 шт. |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Сильная экспортная картонная коробка снаружи, полипеновая пена внутри |
| Время доставки: | 20 рабочих дней |
| Условия оплаты: | MoneyGram, Western Union, , T/T |
| Поставка способности: | 90000pcs в месяц |
|
Подробная информация |
|||
| Тип двигателя: | Моторы без отверстий без щетки | Диаметр мотора: | 32 мм |
|---|---|---|---|
| Длина двигательного тела: | 142 мм | Номинальное напряжение: | 24V, 48V или на заказ |
| Без нагрузки Скорость: | 7120 об/мин или 6863 об/мин или на заказ | Количество пары столбов ротора двигателя: | 2 |
| Тип подшипника: | Тихий шаровой подшипник низкого тока | Материал магнита: | NdFeB |
| Номинальная выходная мощность: | 306.8W | ||
| Выделить: | Мотор без щетки 32 мм,306.8W безслотный мотор без кисти,4 полюсный ротор без отверстия без щетки |
||
Характер продукции
Модель:PM32142C ДВС без слотов без щетки - 4-польный ротор
Типичные применения:
1Аэрокосмическая и оборона:
- Спутники и космические корабли - бесслотные бесбросовые двигатели используются для различных функций, таких как системы указания антенны.
- Беспилотные летательные аппараты (БПЛА) - бесслотные двигатели без щетки часто используются в двигательных системах.
2Медицинское оборудование:
- Хирургические роботы - бесшлюновые двигатели используются для управления движением роботизированных рук.
- Диагностическое оборудование: в медицинских изобразительных устройствах, таких как МРТ-машины, в системах управления движением для таких компонентов, как стол пациента, используются бесслойные бесстыковые двигатели.
3Промышленная автоматизация:
- Системы высокоточного позиционирования: на машинах с компьютерным числовым управлением (СНК) для точного движения режущих инструментов или деталей используются бесшлюзовые двигатели без щетки.
- Машины для упаковки: на упаковочных линиях эти двигатели используются для привода конвейерных лент, машин для заполнения и машин для маркировки.
4Робототехника:
- Гуманоидные роботы: в гуманоидных роботах в суставах используются бесшлюховые двигатели без щетки для обеспечения необходимого движения.
- Сервисные роботы: для сервисных роботов, таких как роботы для уборки или роботы для доставки, в системах привода используются бесшлюковые двигатели без щетки.
Технические данные двигателя:
| Серия PM32142C | Единица | 001 | 002 | |
| 1 | напряжение | V | 24 | 48 |
| 2 | Торковый момент застоя | mNm | 568 | 2169.2 |
| 3 | Стойкость тока | А. | 17 | 34.1 |
| 4 | Без скорости нагрузки | обороты в минуту | 6863 | 7120 |
| 5 | Нет нагрузки | А. | 0.278 | 0.22 |
| 6 | Номинальная скорость | RPM | 5215 | 5235 |
| 7 | Номинальный ток | А. | 4.29 | 9.2 |
| 8 | Номинальный момент | mNm | 136.4 | 574.4 |
| 9 | Номинальная выходная мощность | W | 75 | 306.8 |
| 10 | Терминальное сопротивление | Омм. | 1.41 | 1.41 |
| 11 | Терминальная индуктивность | mH | 125 | 125 |
| 12 | Константа обратной EMF | mV/rpm | 3.497 | 6.70 |
| 13 | Максимальная эффективность | % | 78.6 | 85 |
| 14 | Коэффициент крутящего момента | mNm/A | 33.37 | 63.96 |
| 15 | Постоянная скорость | обороты/В | 286 | 149 |
| 16 | Максимальная мощность | W | 102 | 408.7 |
| 17 | Инерция ротора | g см2 | 108.84 | 108.84 |
| Дополнительная информация | ||
| ● | количество пар полюсов ротора | 2 |
| ● | Количество этапов | 3 |
| ● | Диапазон температуры работы | -40°C... +150°C |
| ● | Изолирующие приборы | Класс F |
| ● | Параметры двигателя и размер вала могут быть выполнены в соответствии с запросом клиента. | |
| ● | Опции: коробка передач | |
Начертание контура двигателя (мм)
