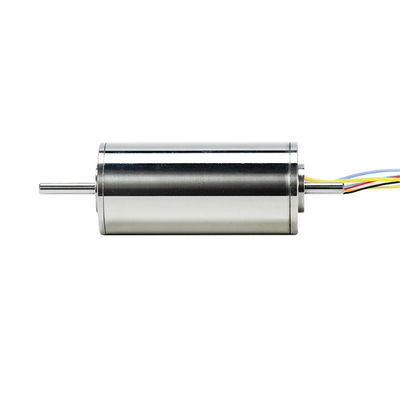

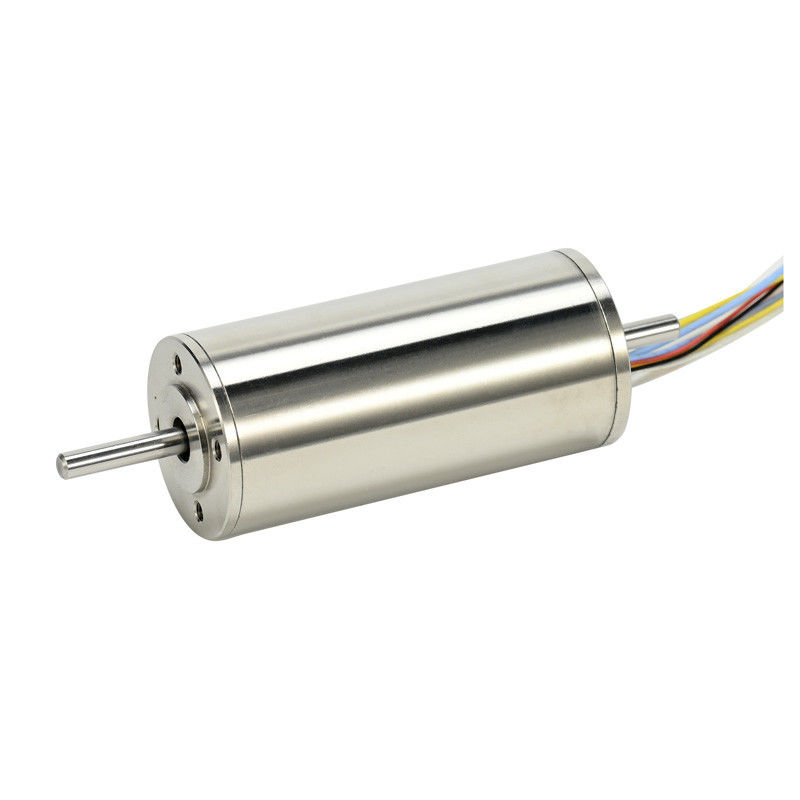

Высокая мощность 30 мм безслотный бесстылочный постоянный ток 105 Вт 0.52 Н.м 7536RPM 24В 48В
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | PM |
| Сертификация: | CE, ROHS |
| Номер модели: | PM3064C |
Оплата и доставка Условия:
| Количество мин заказа: | 300 |
|---|---|
| Цена: | 18-85 US$ |
| Упаковывая детали: | Сильная экспортная картонная коробка снаружи, полипеновая пена внутри |
| Время доставки: | 20 рабочих дней |
| Условия оплаты: | MoneyGram, Western Union, , T/T |
| Поставка способности: | 90000pcs в месяц |
|
Подробная информация |
|||
| Тип двигателя: | Двигатель с нулевым коггированием без слотов BLDC-мотор | Диаметр мотора: | 30 мм |
|---|---|---|---|
| Длина двигательного тела: | 64 мм | Номинальное напряжение: | 24V, 48V или на заказ |
| Без нагрузки Скорость: | 10116 оборотов в минуту или на заказ | Количество пары столбов ротора двигателя: | 1 |
| Тип подшипника: | Тихий шаровой подшипник низкого тока | Материал магнита: | NdFeB |
| Номинальная выходная мощность: | 105.8W | ||
| Выделить: | 7536RPM безслотный мотор без кисти,Высокопроизводительный бесшлемный мотор,0.52 Н.м. безшлемный мотор без щетки |
||
Характер продукции
Модель:PM3064C Высокая мощность 30 мм безстворчатый бесшовный двигатель 105 Вт 0,52 Н.м.
Типичные применения:
1Аэрокосмическая и оборона:
- Спутники и космические корабли - бесслотные бесбросовые двигатели используются для различных функций, таких как системы указания антенны.
- Беспилотные летательные аппараты (БПЛА) - бесслотные двигатели без щетки часто используются в двигательных системах.
2Медицинское оборудование:
- Хирургические роботы - бесшлюновые двигатели используются для управления движением роботизированных рук.
- Диагностическое оборудование: в медицинских изобразительных устройствах, таких как МРТ-машины, в системах управления движением для таких компонентов, как стол пациента, используются бесслойные бесстыковые двигатели.
3Промышленная автоматизация:
- Системы высокоточного позиционирования: на машинах с компьютерным числовым управлением (СНК) для точного движения режущих инструментов или деталей используются бесшлюзовые двигатели без щетки.
- Машины для упаковки: на упаковочных линиях эти двигатели используются для привода конвейерных лент, машин для заполнения и машин для маркировки.
4Робототехника:
- Гуманоидные роботы: в гуманоидных роботах в суставах используются бесшлюховые двигатели без щетки для обеспечения необходимого движения.
- Сервисные роботы: для сервисных роботов, таких как роботы для уборки или роботы для доставки, в системах привода используются бесшлюковые двигатели без щетки.
Технические данные двигателя:
| Серия PM3064C | Единица | 001 | ||
| 1 | Номинальное напряжение | V | 24 | |
| 2 | Торковый момент застоя | mNm | 525 | |
| 3 | Стойкость тока | А. | 23.2 | |
| 4 | Без скорости нагрузки | обороты в минуту | 10116 | |
| 5 | Нет нагрузки | А. | 0.214 | |
| 6 | Номинальная скорость | RPM | 7536 | |
| 7 | Номинальный ток | А. | 6.07 | |
| 8 | Номинальный момент | mNm | 134 | |
| 9 | Номинальная выходная мощность | W | 105.8 | |
| 10 | Эффективность при номинальной нагрузке | % | 72.5 | |
| 11 | Терминальное сопротивление | Омм. | 1.03 | |
| 12 | Константа обратной EMF | mV/rpm | 2.37 | |
| 13 | Максимальная эффективность | % | 83.2 | |
| 14 | Коэффициент крутящего момента | mNm/A | 22.64 | |
| 15 | Постоянная скорость | обороты/В | 421.5 | |
| 16 | Максимальная мощность | W | 139.3 | |
| 17 | Угловая скорость | rad/s | 1059.2 | |
| Дополнительная информация | ||
| ● | количество пар полюсов ротора | 1 |
| ● | Количество этапов | 3 |
| ● | Диапазон температуры работы | -40°C... +150°C |
| ● | Изолирующие приборы | Класс F |
| ● | Параметры двигателя и размер вала могут быть выполнены в соответствии с запросом клиента. | |
| ● | Опции: коробка передач | |
Начертание контура двигателя (мм)
